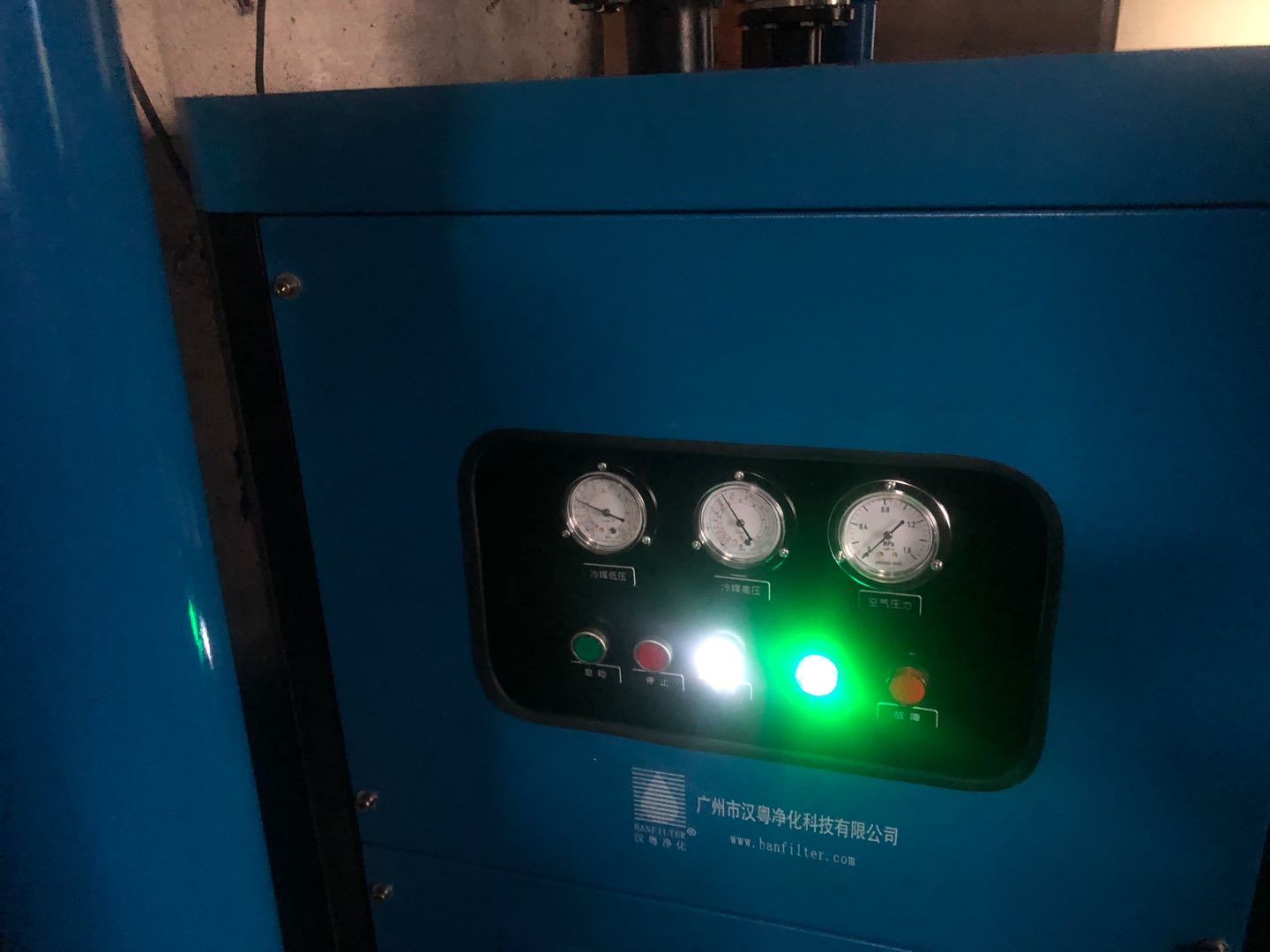

微热吸干机控制箱（一）

技术条件

 1.1、功能概述：

HY28E3型控制柜是为四阀微热再生干燥器而设计的。除具有可编程的时间控制外还可以进行温度设置，温度控制采用位式控制，可配接适当的交流接触器及保护电路，就可拖动各种类型和不同功率的电加热器。

● 运行参数可设置；

    ● 运行时间、加热温度、阀门状态等全面运行信息显示；

    ● A、B轮流启动运行；

● 具有超温保护、断电自保护功能（以防突然断电）；

● 具有远程或者连锁控制和运行、故障输出功能，可连接DCS系统；

● 采用开关电源模块，允许宽电压输入；

● 具备单组或双组电加热器控制功能；

● 可设置进气阀的属性,停机时有延时关机功能,以确保压力平衡；

● 当加热系统故障时，允许切换至无热运行；

● 输出为无源干接点，可控制交流或直流电磁阀工作；

● 具有Modbus RTU通讯功能；

● 一键加载常用时间功能（一个小时周期或一个半小时周期）；

● 独特的流程显示画面，造型美观、操作方便。

1.2、技术指标

1、周期预置范围：300分钟连续可调；

2、温度传感器:   Pt100，用于加热器和再生气测量；

3、温度测量范围：-50～300℃，精度1℃；

4、制板电压输入：交流电压220V (允许宽的波动范围：100～240V)；

5、控制板功耗：  ≤10W；

6、控制输入：2点（压力开关；远方起停）；

7、控制输出：8点（4个电磁阀输出、1个就地远程输出；1个加热器控制；1个运行信号；1个故障信号），常、开接点，AC 220V／5A，DC 24V/3A；

8、工作环境：温度0～65℃；湿度不大于85％，振动不大0.5g；

9、加热温度设定范围：0～250℃。

1.3、控制柜型号及规格

  1.3.1、型号

HY28E3（P）—（供电电压）—（加热功率）—（阀门电压）

    ①   ②         ③              ④          ⑤

说明：① 微加热再生控制柜型号（带远程选择控制四阀结构）。

② Plus为加强型，针对极端恶略的电磁干扰环境增加了特殊的滤波电路

  （缺省此项表示适用于一般工况标准产品）。

③ 供电电压：柜体分为AC380V和AC220V（针对加热器），控制板为

AC220V，如果其他请另行注明。

④ 加热器功率：一般为10KW单组加热 、特殊可以包含20KW单组加热。

         ⑤ 电磁阀电压：分AC220V和DC24V（缺省为AC220V）。

例：规格为：HY28E3—AC380V —10KW。

释义为：微加热控制，供电为交流380V，加热功率10KW分单组控制 ，并默认电磁阀电压为交流220V控制.

  1.3.2、柜体尺寸

        20KW以下柜体大小为400mm（高）×300mm（宽）×200mm（厚）；

如有变化随时通知。

  1.3.3、执行标准

     本设备的硬件设计完全满足JB/T10532-2005《一般用吸附式压缩空气干燥器》及JB/T11177-2011《吸附式干燥器控制器（柜）》的要求，对于极端恶略的工况环境应在订货前注明，并选择我公司的PLUS产品
